3Dレーザスキャナ

3Dレーザスキャナ

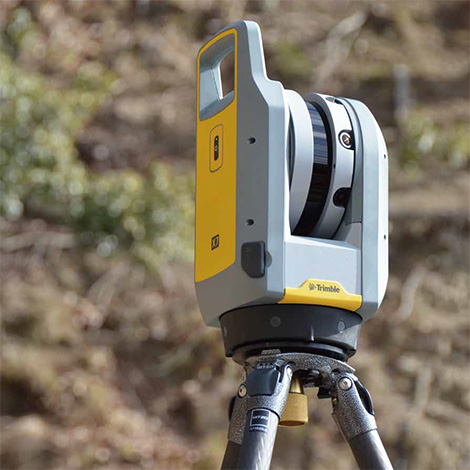

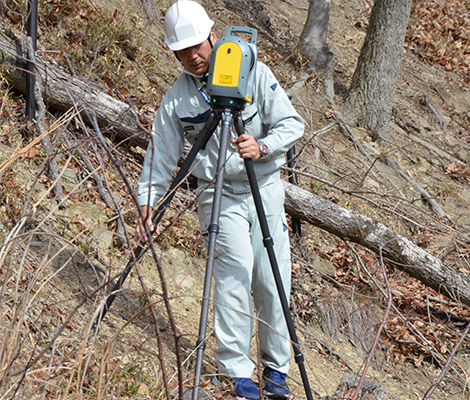

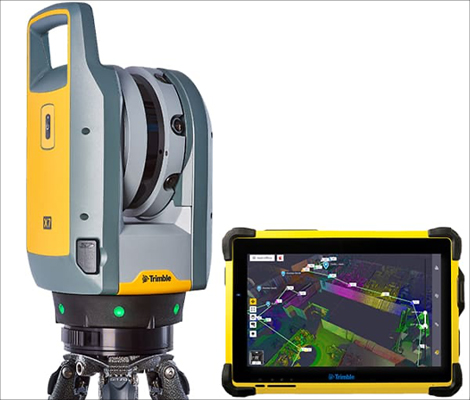

「Trimble X7」

常識を打ち破る、次世代の3Dレーザスキャナ

Trimble TX8

Trimble® X7 3D レーザスキャナーは、シンプルな導入と効率性の向上を可能にする新技術を搭載し、現場に自信を与える小型軽量のレーザスキャニングシステムです。
Trimble Perspectiveフィールドソフトウェアと合わせれば、業界に先駆けた2年間保証と、現場のス キャンプロジェクトを検証する包括的なワークフローがバックアップ。信頼のおける一台です。

特徴 / 仕様
  • 1秒間に50万点のスキャニングスピード
  • オートキャリブレーション機能
  • リアルタイム全自動レジストレーション
  • アノテーション機能搭載
  • Trimble VISION 360
  • 軽量なGITZO三脚採用
製品カタログ

製品一覧へ戻る

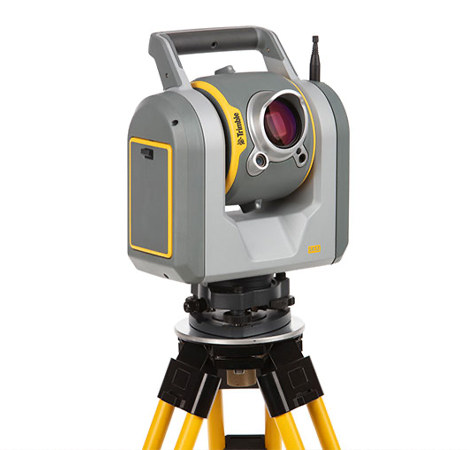

スキャニングトータルステーション「Trimble SX10」

~トータルステーション、3Dレーザスキャナ、そしてイメージャーがパーフェクトに融合~

Trimble SX10

高精度トータルステーション、高速スキャニング、高解像度イメージャーをひとつのデバイスに統合した、新世代レーザースキャニングトータルステーション。
多様化する現場に対し、測距測角から各種イメージングに至るまで豊富な種類のデータで対応可能。
これ1台で何役にも運用可能です。

特徴 / 仕様
  • 測角精度 1"/測距精度 1mm
  • MagDrive 旋回エンジンとシュアポイントを搭載
  • 高速・高精度スキャン機能(26,600点/秒)
  • 最大級の接眼ディスプレイを使った高精度視準
  • 他の反射物に干渉しない確実なオートロック機能搭載
  • Wi-Fiによるタブレットとの高速通信
  • エリア/バンドの2種類のスキャンによる作業効率向上
  • スキャン後タブレットに即座に点群表示が可能
製品カタログ

製品一覧へ戻る

3Dレーザスキャナ
「Trimble TX8 (カメラ搭載モデル)」

i-Construction、測量、建設。あらゆる現場で世界最高品質を提供する地上型レーザスキャナ

Trimble TX8

Trimble TX8 は、出来形計測や現況測量、構造物の計測など、あらゆる現場で使用が可能な地上型レーザスキャナです。
最新の測距技術 Trimble Lightning Technology により、最大100万点/秒を照射可能な超高速スキャン、340mまでの広い測距レンジ、そして点群の距離ノイズも2mmと非常に高精度。
現場で素早く、そして正確にデータを取得できます。

特徴 / 仕様
  • 100万点/秒の超高速スキャニングスピード
  • 標準モードでの距離ノイズ 2mm
  • 距離ノイズ 1mm で計測可能なHigh Presisionモード
  • 340mのミドルレンジに対応
  • 水平360° × 鉛直317° の広いスキャン範囲
  • HDRカメラ内蔵により、点群のカラーリングも容易
  • Wi-Fi 通信によるリモートコントロールが可能
  • 人体に無害のClass 1 レーザを使用
  • 優れた耐環境性能 防水防塵 IP54
  • ターゲットレスレジストレーションに対応(Trimble RealWorks)
製品カタログ

製品一覧へ戻る

3Dレーザスキャナ
「Trimble TX6 (カメラ搭載モデル)」

必要かつ十分なスキャン機能を搭載。近距離スキャンで高いコストパフォーマンスを発揮

Trimble TX6

Trimble TX6 は、近距離でのスキャンが可能な現場で活躍する地上型レーザスキャナです。
用途を近距離計測に限定することでコスト削減と高性能を実現。
最新の測距技術 Trimble Lightning Technology を採用し、最大50万点/秒のスキャンスピード、120mまでの測距が可能。
点群の距離ノイズも2mmと高精度を保証しており、高いコストパフォーマンスをご提供します。

特徴 / 仕様
  • 必要十分な機能のみの搭載で高いコストパフォーマンスを実現
  • 最大500,000/秒を照射可能なスキャンスピード
  • 標準モードでの距離ノイズ2mm
  • 120mのミドルレンジに対応
  • 水平360° × 鉛直317° の広いスキャン範囲
  • HDRカメラ内蔵により、点群のカラーリングも容易
  • Wi-Fi 通信によるリモートコントロールが可能
  • 人体に無害のClass 1 レーザを使用
  • 優れた耐環境性能 防水防塵 IP54
  • ターゲットレスレジストレーションに対応(Trimble RealWorks 10.3)
製品カタログ

製品一覧へ戻る

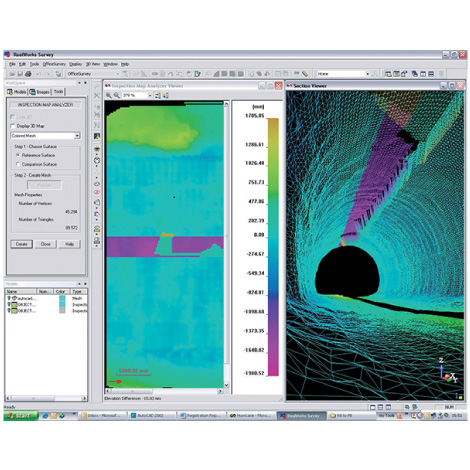

点群データ処理ソフトウェア
「Trimble RealWorks」

3Dスキャニングの点群データを素早く簡単に三次元成果物に変換

Trimble RealWorks

3Dスキャナからインポートした高密度のデータを説得力のある3D成果物に変換するパワフルなオフィスソフトウェア。
数100万ポイントを含む複雑な大容量データファイルを総合的かつ直感的に管理、処理、分析することができ、様々なレポートや計算結果を素早く提供。
クライアントが満足する高品質の成果物を作成することができます。

特徴 / 仕様
  • 膨大なデータセットを管理・処理・分析
  • 分割読み込み技術を使用して大容量データを効率的に管理
  • 多機能な測定機能 - セミオートクリアランス、垂直と水平方向の計測
  • スキャンしたデータからターゲットを簡単に抽出
  • 任意のCAD設計パッケージへ簡単にエクスポート
  • 点群/ターゲット/地理参照ベースで、容易に複数のスキャニングデータを統合・合成
製品カタログ

製品一覧へ戻る

i-Construction対応ソフトウェア

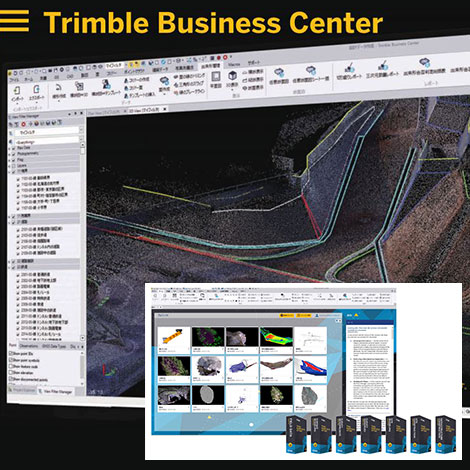

「Trimble Business Center Pro」

国土交通省が推進するi-Constructionに対応、3D-CADも搭載した3次元総合ソフトウェア

Trimble RealWorks

Trimble Business Center Pro は、2次元成果を目的とする一般測量はもちろんのこと、「陸・海・空」においてUAV/地上レーザースキャナで計測した3次元点群データの編集から、2D-CAD、3D-CADによる汎用編集、各種土量計算が可能。
また、起工測量、3次元設計データ作成、出来高数量算出、出来形管理帳票の作成など、国土交通省が推進するi-Construction業務にも最適です。
データ交換のインターフェースも多岐にわたり、Trimble製品のみならず、数々のフォーマットに対応。
他社センサーからのダイレクトなデータ取り込みも可能にするなど、その汎用性は無限大。
さらには、国内で発生する地震・豪雨災害などにおける、災害復旧など、様々な分野で活躍する総合ソフトウェアです。

特徴 / 仕様
  • UAV、レーザースキャナ等で取得した大量点群データの登録と合成、間引き、サーフェス化
  • 3次元設計データの作成、横断図の3次元化機能
  • 差分体積を計算しレポートを作成
  • 三次元数量レポート(点高法・TIN分割法・プリズモイダル法)
  • 面上を任意に指定し断面図を作成する任意断面図作成、及び複数任意断面図一括作成
  • 3D-CAD・3D-PDF出力機能搭載
  • PDFファイルをイメージ、ベクトルでインポート
  • 出来形帳票作成(出来形管理図表)(土工・舗装工)
  • 出来高数量算出
  • 各種点群データ入出力、LandXML(三次元設計データ)入出力に対応
製品カタログ
